Como o ângulo influencia a tensão nas eslingas?

Por que o ângulo importa

Em um içamento com duas ou mais pernas de eslinga, o peso da carga não é necessariamente dividido de forma simples entre elas.

À medida que as pernas se afastam da vertical, a componente horizontal da força aumenta e, consequentemente, a tensão atuante em cada perna também aumenta.

Por isso, o ângulo da lingada é um parâmetro importante no planejamento da operação e na seleção dos acessórios.

Entendendo a relação

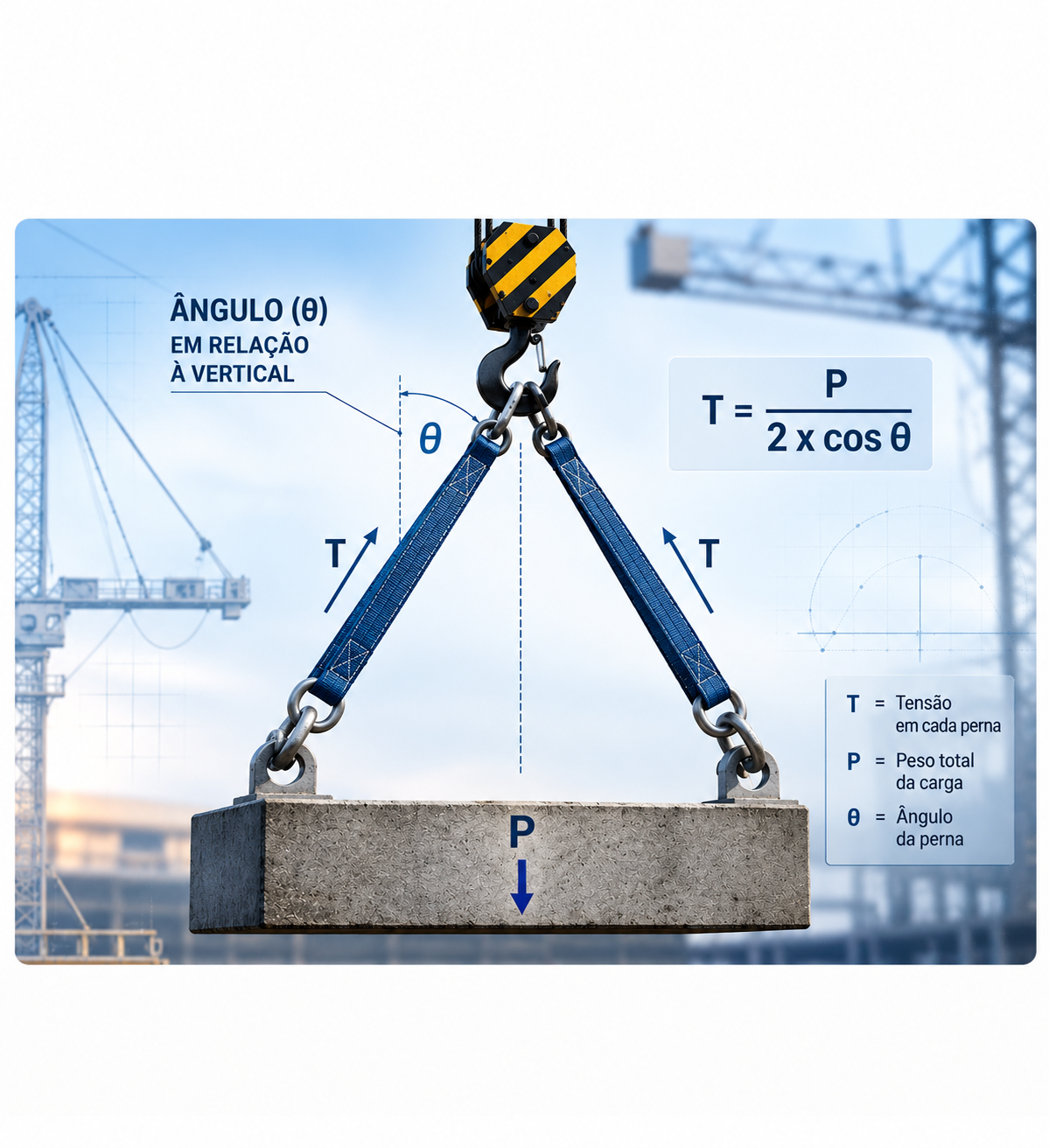

Considere uma carga suspensa por duas pernas simétricas, com o ângulo θ medido entre cada perna e a vertical.

De forma simplificada:

T = P / (2 × cos θ)

Onde:

• T = tensão em cada perna;
• P = peso total da carga;
• θ = ângulo de cada perna em relação à vertical.

Quanto maior o ângulo θ, maior será a tensão em cada perna.

Em outras palavras:

Atenção à referência do ângulo

O ângulo também pode ser apresentado em relação à horizontal.

Nesse caso, a interpretação é inversa: quanto menor o ângulo com a horizontal, maior tende a ser a tensão nas pernas.

Por isso, antes de qualquer cálculo, é fundamental identificar de onde o ângulo está sendo medido.

Por que simplesmente dividir o peso pode ser um erro

Imagine uma carga de peso total P suspensa por duas pernas.

Se as pernas estivessem perfeitamente verticais e a distribuição fosse ideal, cada uma suportaria aproximadamente metade da carga.

Porém, quando as pernas trabalham inclinadas, parte da força passa a atuar horizontalmente.

Para que as componentes verticais continuem sustentando o peso total da carga, a força resultante em cada perna precisa aumentar.

É por isso que uma lingada mais aberta pode exigir acessórios com capacidade significativamente maior.

Pontos de atenção na prática

Além do ângulo, a avaliação de uma lingada deve considerar:

• peso real da carga;
• posição do centro de gravidade;
• número de pernas efetivamente carregadas;
• geometria dos pontos de pega;
• tipo e capacidade das eslingas;
• manilhas, ganchos e demais acessórios;
• método de amarração;
• possíveis fatores de redução;
• distribuição desigual de esforços;
• condição e identificação dos acessórios.

A capacidade nominal dos acessórios deve ser verificada considerando o arranjo e o ângulo real de utilização, e não apenas sua capacidade em uma configuração ideal.

Um cuidado com ângulos muito abertos

Conforme a lingada se aproxima da horizontal, a tensão cresce rapidamente.

Como referência de segurança, orientações da OSHA para diferentes tipos de eslinga indicam que ângulos inferiores a 30° em relação à horizontal não devem ser utilizados, salvo quando houver recomendação específica do fabricante ou avaliação de pessoa qualificada.

Esse valor não deve ser interpretado como um critério universal de projeto para qualquer situação, mas demonstra por que configurações muito abertas exigem atenção especial.

O que levar desta leitura

O ângulo da lingada não é apenas uma consequência da montagem: ele influencia diretamente os esforços envolvidos na operação.

Alterar a geometria do içamento pode alterar significativamente a tensão nas eslingas e acessórios.

Por isso, antes de executar uma movimentação de carga, é importante analisar a configuração completa da lingada e verificar se todos os componentes são adequados às condições reais de utilização.

Ferramenta em desenvolvimento: em breve, a Central Técnica da GFR contará com uma calculadora para auxiliar na estimativa da tensão em eslingas a partir do peso da carga e do ângulo de trabalho.

Nota: este conteúdo possui caráter técnico e educacional. Não substitui plano de rigging, avaliação das condições reais da operação, informações do fabricante, normas aplicáveis ou análise de profissional habilitado quando necessária.
